產品介紹
盤式連續干燥器是一種高效的傳導型連續干燥設備。其獨特的結構和工作原理決定了它具有熱效率高、能耗低,占地面積小、配置簡單、操作控制方便、操作環境好等特點,廣泛適用于化工、醫藥、農藥、食品、飼料、農副產品加工等行業的干燥作業。在各行業使用實踐中深受好評。現生產制造常壓、密閉、真空三大類型、1200、1500、2200、3000四種,A(碳鋼)、B(接觸物料部分均布不銹鋼)、C(在B的基礎上,增加蒸汽管路、主軸及支架為不銹鋼,筒體和蓋頂內襯不銹鋼)。三種材質,干燥面積4~180m2,共幾百種型號的系列產品,并能提供與之相配套的種輔助設備,可滿足用戶對各種物料進行干燥的需要。
工作原理

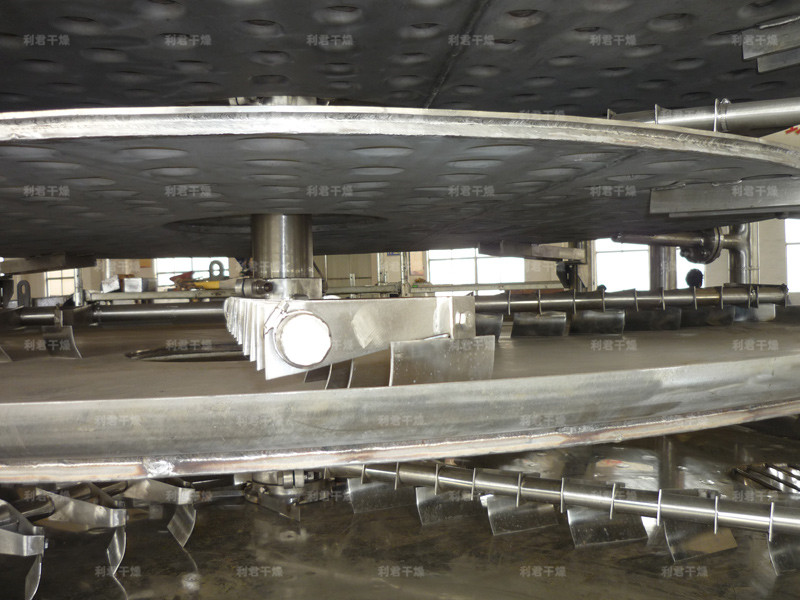

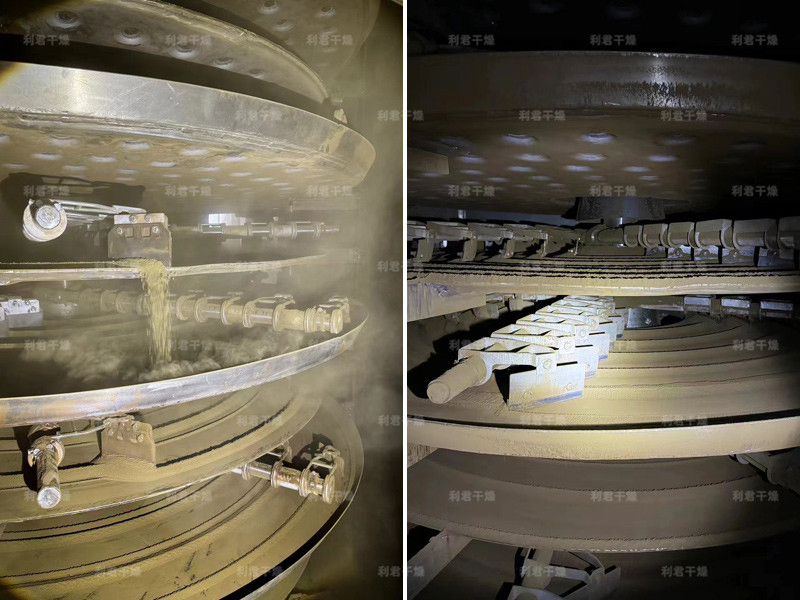

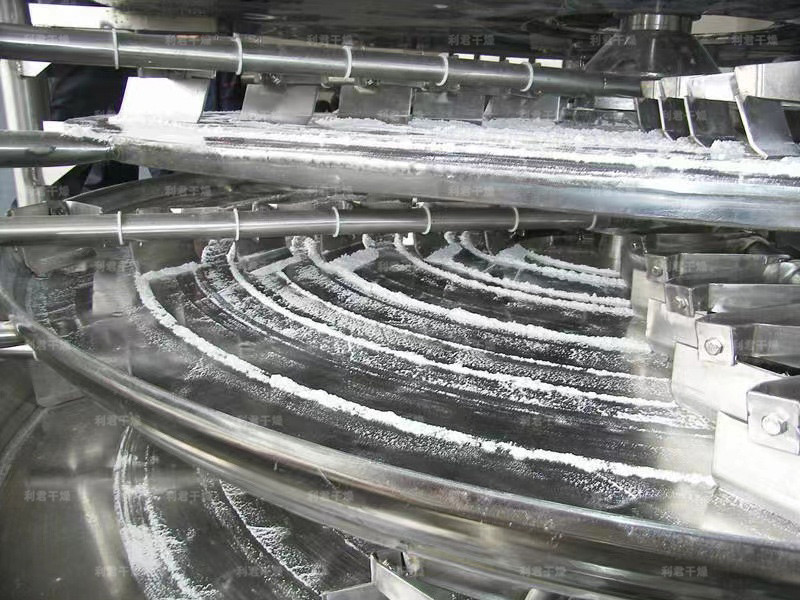

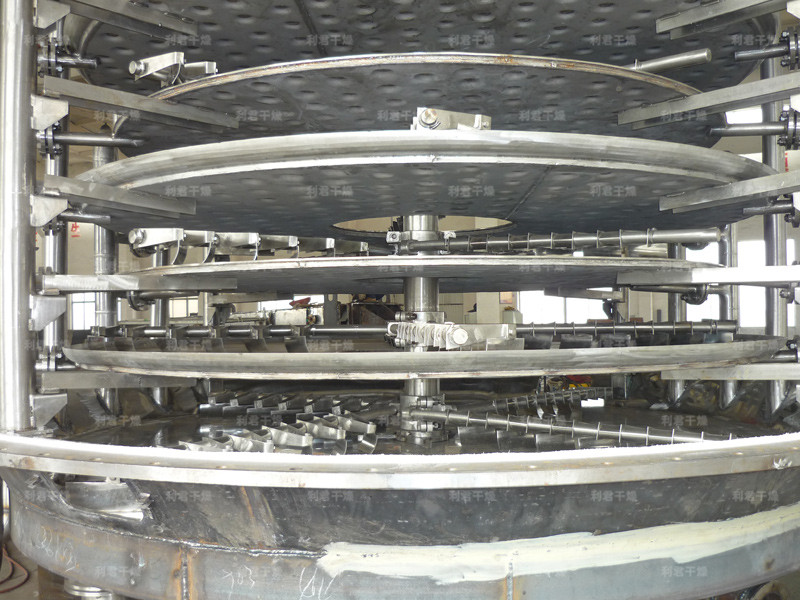

濕物(wu)料(liao)(liao)(liao)自加(jia)料(liao)(liao)(liao)器(qi)連(lian)續地(di)加(jia)到(dao)干(gan)(gan)(gan)燥(zao)(zao)(zao)(zao)器(qi)上(shang)部第一層干(gan)(gan)(gan)燥(zao)(zao)(zao)(zao)盤(pan)(pan)上(shang),帶有(you)耙(pa)葉(xie)(xie)的(de)耙(pa)臂(bei)作(zuo)回轉運(yun)動使耙(pa)臂(bei)作(zuo)回轉運(yun)動使耙(pa)葉(xie)(xie)連(lian)續地(di)翻(fan)抄(chao)物(wu)料(liao)(liao)(liao)。物(wu)料(liao)(liao)(liao)沿指(zhi)數螺旋線流過(guo)干(gan)(gan)(gan)燥(zao)(zao)(zao)(zao)盤(pan)(pan)表面,在(zai)小(xiao)干(gan)(gan)(gan)燥(zao)(zao)(zao)(zao)盤(pan)(pan)上(shang)的(de)物(wu)料(liao)(liao)(liao)被(bei)移送(song)(song)到(dao)外(wai)(wai)緣,并(bing)在(zai)外(wai)(wai)緣落(luo)到(dao)下方(fang)的(de)大(da)干(gan)(gan)(gan)燥(zao)(zao)(zao)(zao)盤(pan)(pan)外(wai)(wai)緣,在(zai)大(da)干(gan)(gan)(gan)盤(pan)(pan)上(shang)物(wu)料(liao)(liao)(liao)向里移動并(bing)從(cong)中(zhong)間落(luo)料(liao)(liao)(liao)口(kou)落(luo)如下一層小(xiao)干(gan)(gan)(gan)燥(zao)(zao)(zao)(zao)盤(pan)(pan)中(zhong)。大(da)小(xiao)干(gan)(gan)(gan)燥(zao)(zao)(zao)(zao)盤(pan)(pan)上(shang)下交替排(pai)(pai)列,物(wu)料(liao)(liao)(liao)得以(yi)連(lian)續地(di)流過(guo)整個(ge)干(gan)(gan)(gan)燥(zao)(zao)(zao)(zao)器(qi)。中(zhong)空的(de)干(gan)(gan)(gan)燥(zao)(zao)(zao)(zao)盤(pan)(pan)內通入(ru)(ru)加(jia)熱介質,加(jia)熱介質形式有(you)飽和(he)蒸汽、熱水和(he)導熱油,加(jia)熱介質由(you)(you)干(gan)(gan)(gan)燥(zao)(zao)(zao)(zao)盤(pan)(pan)的(de)一端(duan)進入(ru)(ru),從(cong)另一端(duan)導出(chu)(chu)。已(yi)干(gan)(gan)(gan)物(wu)料(liao)(liao)(liao)從(cong)最(zui)(zui)后(hou)一層干(gan)(gan)(gan)燥(zao)(zao)(zao)(zao)盤(pan)(pan)落(luo)到(dao)殼體的(de)底層,最(zui)(zui)后(hou)被(bei)耙(pa)葉(xie)(xie)移送(song)(song)到(dao)出(chu)(chu)料(liao)(liao)(liao)口(kou)排(pai)(pai)出(chu)(chu)。濕份從(cong)物(wu)料(liao)(liao)(liao)中(zhong)逸出(chu)(chu),由(you)(you)設在(zai)頂蓋上(shang)的(de)排(pai)(pai)濕口(kou)排(pai)(pai)出(chu)(chu),真空型盤(pan)(pan)式干(gan)(gan)(gan)燥(zao)(zao)(zao)(zao)器(qi)的(de)濕氣由(you)(you)設在(zai)頂蓋上(shang)的(de)真空泵口(kou)排(pai)(pai)出(chu)(chu)。從(cong)底層排(pai)(pai)出(chu)(chu)的(de)干(gan)(gan)(gan)物(wu)料(liao)(liao)(liao)可(ke)(ke)(ke)直接(jie)包裝。通過(guo)配(pei)加(jia)翅片加(jia)熱器(qi)、溶劑回收冷凝器(qi)、袋式除塵(chen)器(qi)、干(gan)(gan)(gan)料(liao)(liao)(liao)返混機構(gou)、引風機等輔機,可(ke)(ke)(ke)提高其干(gan)(gan)(gan)燥(zao)(zao)(zao)(zao)的(de)生產能力,干(gan)(gan)(gan)燥(zao)(zao)(zao)(zao)膏糊狀和(he)熱敏(min)性物(wu) 料(liao)(liao)(liao),可(ke)(ke)(ke)方(fang)便地(di)回收溶劑,并(bing)能進行熱解和(he)反應操作(zuo)。
性能特點
(一)調控容易、適用性強
◎通過調整料層厚度、主軸轉速、耙臂數量、耙葉型式和尺寸使干燥過程達到最佳。
◎每層干燥盤皆可單獨通過入熱介質或冷介質、對物料進行加熱或冷卻,物料溫度控制準確、容易。
◎物料的停留時間可以精確調整。
◎物料的流向單一、無返混現象,干燥均勻、質量穩定、不需要再混合。
(二)操作簡便、容易
◎干燥器的開車、停車操作非常簡單。
◎停止進料后,傳送物料垢耙葉能很快地排空干燥器內的物料。
◎通過特殊的大檢視門的視鏡,可以對設備內進行很仔細的清洗和觀察。
(三)能耗低
◎料層很薄,主軸轉速低,物料傳送系統需要的功率小,電耗少。
◎以傳導熱進行干燥,熱效率高,能量消耗低。
(四)操作環境好,可回收溶劑,粉塵排放符合要求
◎常壓型:由于設備內氣流速度低,而且設備內濕度分布上高下低,粉塵很難浮到設備頂部,所以頂部排濕口排出的尾氣中幾乎不含有粉塵。
◎密閉型:配備溶劑回收裝置,可方便地回收載濕氣體中的有機溶劑。溶劑回收裝置簡單,回收率高,對于易燃、易爆、有毒和易氧化的物料,可用氮氣作為載濕氣體進行閉路循環,使之安全操作。特別適用于易燃、易爆、有毒物料的干燥。
◎真空型:在真空狀態下操作的盤式干燥器,特別適用于熱敏性物料的干燥。
(五)安裝方便、占地面積小
◎干燥器整體出廠,整體運輸,只需吊裝就位,安裝定位非常容易。
◎由于干燥盤層式布置、立式安裝,既使干燥面積很大,占地面積也很小。
適應物料
干燥 熱解 燃燒 冷卻 反應 升華
◎有機化工產品◎ 無機化工產品◎ 醫藥、食品◎ 飼料、肥料
技術特性(一)干燥盤
◎設計壓力:一般為0.4MPa,最大可達1.6MPa。
◎最高使用壓力:一般≤0.4MPa,最高可達1.6MPa。
◎加熱介質:蒸汽、熱水、導熱油、干燥盤溫度100℃時使用熱水加熱,100℃~150℃時用≤0.4MPa飽和水蒸汽或者過熱蒸汽加熱,150℃~320℃時用導熱油加熱,>320℃時可采用電、導熱油、熔鹽等方式加熱。
(二)物料傳送系統
◎主軸轉速:1~10轉分,電磁或變頻無極調速。
◎耙臂:每層干燥盤上有2~8支固定在主軸上的耙臂。

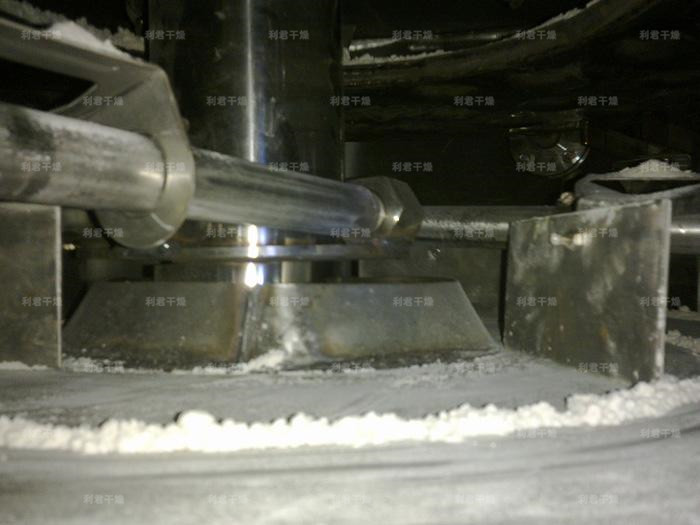

◎耙葉:絞接在耙臂上,能隨盤面上下浮動保持接觸,有多種形式。
◎碾滾:對易結塊和需要粉碎的物料,在適當位置配加碾滾,可以強化傳熱和干燥過程。
(三)殼體有常壓、密閉、真空三種型式
◎常壓型:圓筒或八棱柱型,有整體和對開兩種結構。加熱介質進出口主管道可以在殼體內,也可以在殼體外。
◎密閉型:圓筒型殼體,能承受5Kpa內壓,加熱介質進出口主管道可以在殼體內,也可以在殼體外。
◎真空型:圓筒型殼體,設計壓力為0.1Mpa,加熱介質進出口主管道在殼體內。
(四)空氣加熱器
一般在蒸發(fa)量較大的情況(kuang)下使用(yong),以增強(qiang)干燥效率。
規格 | 外徑mm | 高度mm | 干燥面積m2 | 功率 Kw |
PLG-1200/4 | Φ1850 | 2718 | 3.3 | 1 |
PLG-1200/6 | 3138 | 4.9 | ||
PLG-1200/8 | 3558 | 6.6 | 1.5 | |
PLG-1200/10 | 3978 | 8.2 | ||
PLG-1200/12 | 4398 | 9.9 | 2.2 | |
PLG-1500/6 | Φ2100 | 3022 | 8.0 | |
PLG-1500/8 | 3442 | 10.7 | ||
PLG-1500/10 | 3862 | 13.4 | ||
PLG-1500/12 | 4282 | 16.1 | 3.0 | |
PLG-1500/14 | 4702 | 18.8 | ||
PLG-1500/16 | 5122 | 21.5 | ||
PLG-2200/6 | Φ2900 | 3319 | 18.5 | |
PLG-2200/8 | 3739 | 24.6 | ||
PLG-2200/10 | 4159 | 30.8 | 4.0 | |
PLG-2200/12 | 4579 | 36.9 | ||
PLG-2200/14 | 4999 | 43.1 | 5.5 | |
PLG-2200/16 | 5419 | 19.3 | ||
PLG-2200/18 | 5839 | 55.4 | 7.5 | |
PLG-2200/20 | 6259 | 61.6 | ||
PLG-2200/22 | 6679 | 67.7 | 11 | |
PLG-2200/24 | 7099 | 73.9 | ||
PLG-2200/26 | 7519 | 80.0 |
規格 | 外徑mm | 高度mm | 干燥面積m2 | 功率 Kw |
PLG-2500/6 | Φ3150 | 3319 | 26.3 | 4 |
PLG-2500/8 | 3739 | 35 | ||
PLG-2500/10 | 4159 | 43.8 | 5.5 | |
PLG-2500/12 | 4579 | 52.5 | ||
PLG-2500/14 | 4999 | 61.3 | 7.5 | |
PLG-2500/16 | 5419 | 70 | ||
PLG-2500/18 | 5839 | 78.8 | 11 | |
PLG-2500/20 | 6259 | 87.5 | ||
PLG-2500/22 | 6679 | 96.3 | ||
PLG-2500/24 | 7099 | 105 | 13 | |
PLG-2500/26 | 7519 | 113.8 | ||
PLG-3000/8 | Φ3800 | 4050 | 48 | 11 |
PLG-3000/10 | 4650 | 60 | ||
PLG-3000/12 | 5250 | 72 | ||
PLG-3000/14 | 5850 | 84 | ||
PLG-3000/16 | 6450 | 96 | ||
PLG-3000/18 | 7050 | 108 | 13 | |
PLG-3000/20 | 7650 | 120 | ||
PLG-3000/22 | 8250 | 132 | ||
PLG-3000/24 | 8850 | 144 | ||
PLG-3000/26 | 9450 | 156 | 15 | |
PLG-3000/28 | 10050 | 168 |
?
